工程示例（岳陽洞庭湖博物館工程項目）

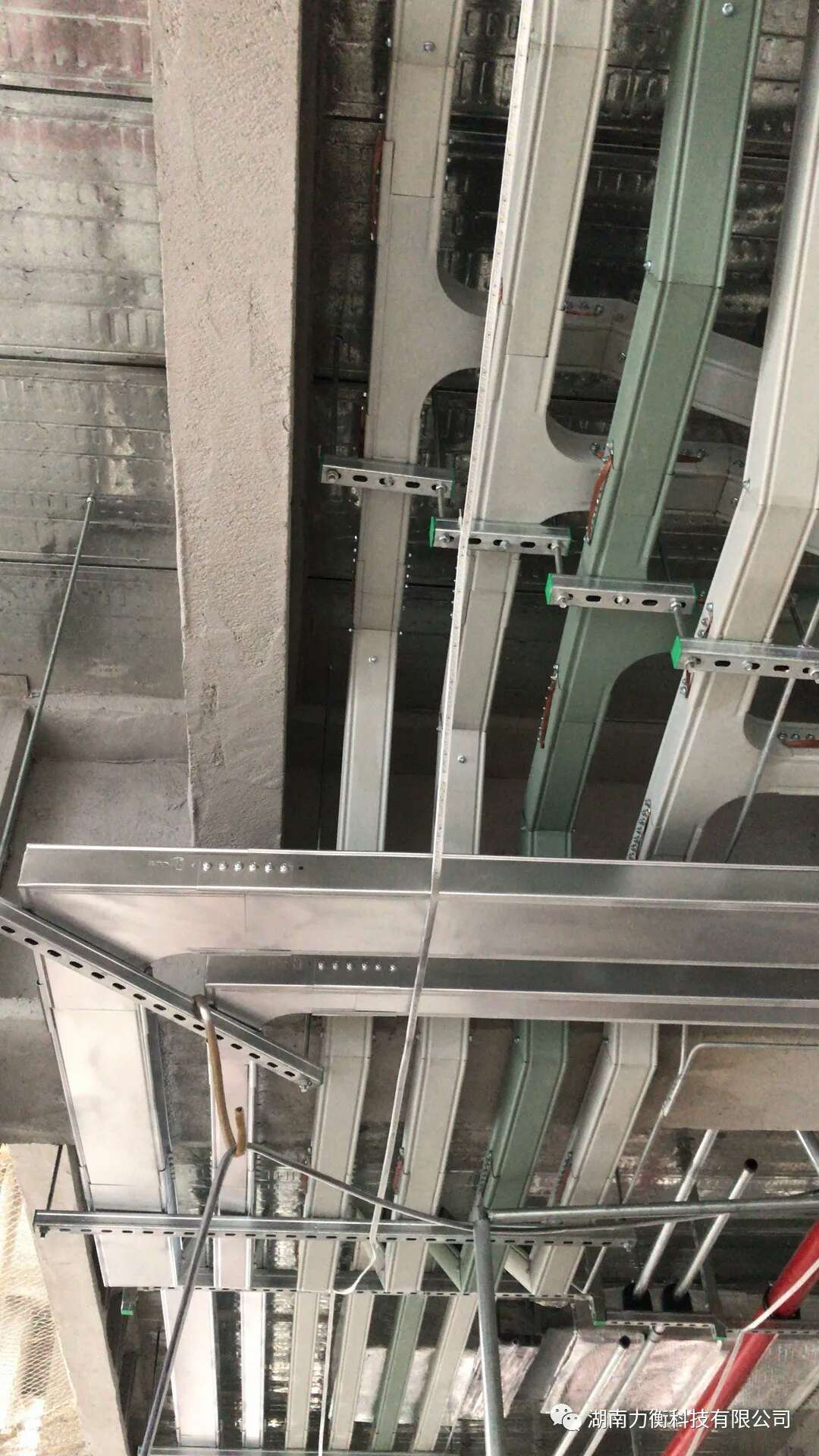

工程示例（深圳大疆天空之城工程項目）

設計要點示例

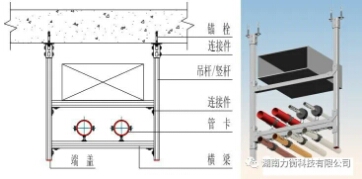

· 設計大樣

根據安裝各相關專業圖紙，參照土建及裝飾圖紙，對支吊架設計大樣進行策劃和細化。

當管徑較大時，有關支吊架對于梁、板、柱、鋼架等結構強度的影響，須經結構專業設計人員驗算。

· 計算及策劃

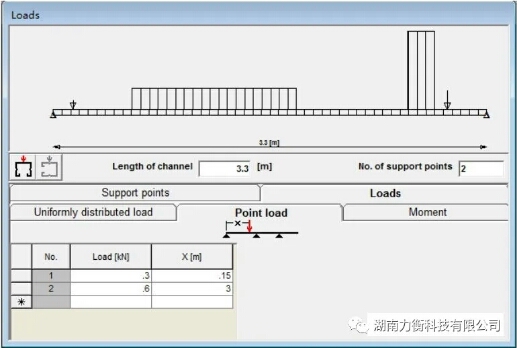

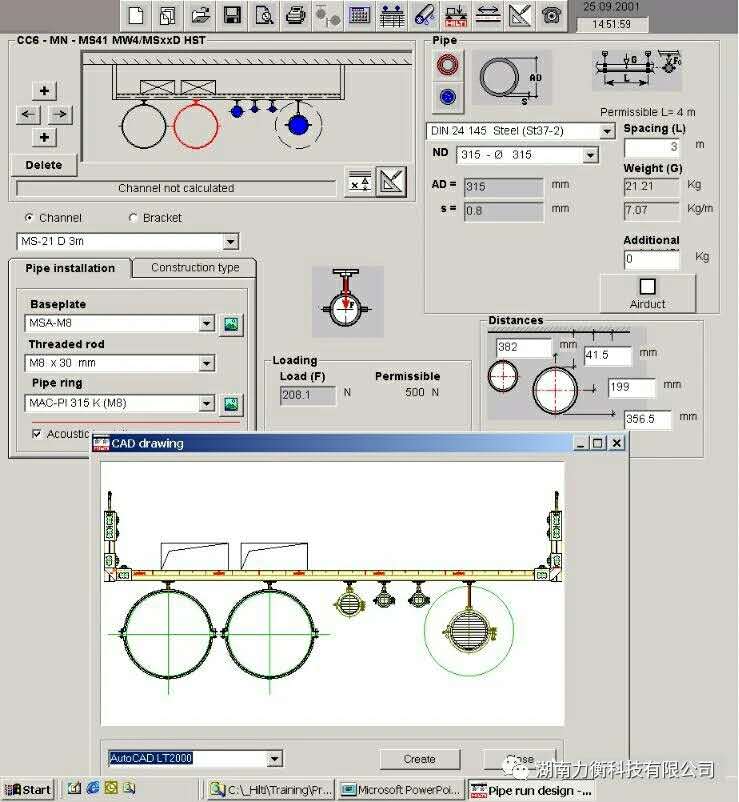

進行所承管線荷載及支吊架的計算及策劃，主要是通過專用管道支吊架軟件設計及校核，出具受力計算書和CAD圖紙。

也可以通過參考《五金手冊》《給水用硬聚氯乙烯管材》等規范查詢材料自重以進行安裝重量計算，螺栓連接按鋼結構設計規范的有關公式計算連接螺栓大小。

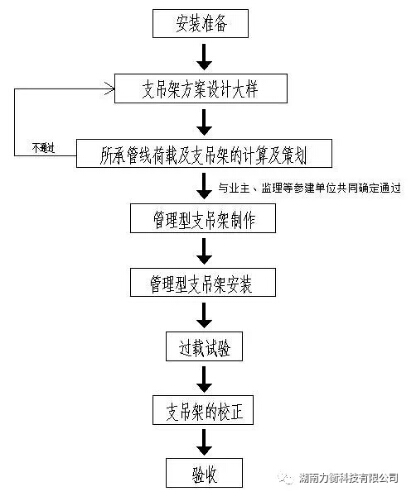

安裝流程示例

安裝工程一般均為多家專業施工單位施工，為避免相互間的施工沖突，要先確定施工順序，新風排煙道、水暖大管等體量大的先行施工，排水、空調凝結水管等無壓管道再行施工（確保坡度合理、排水通暢），其他的后續施工。

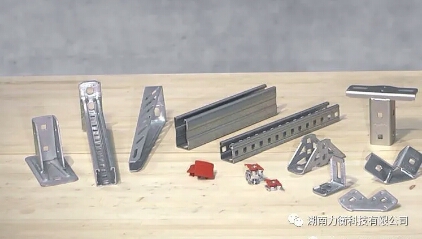

· 安裝系統標準化配件

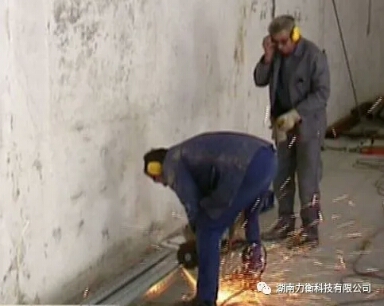

· 根據圖紙切割槽鋼

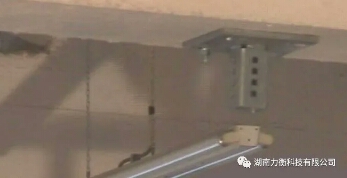

· 安裝槽鋼底座

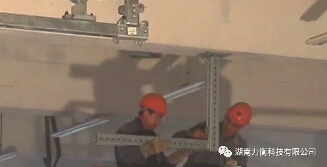

· 安裝槽鋼

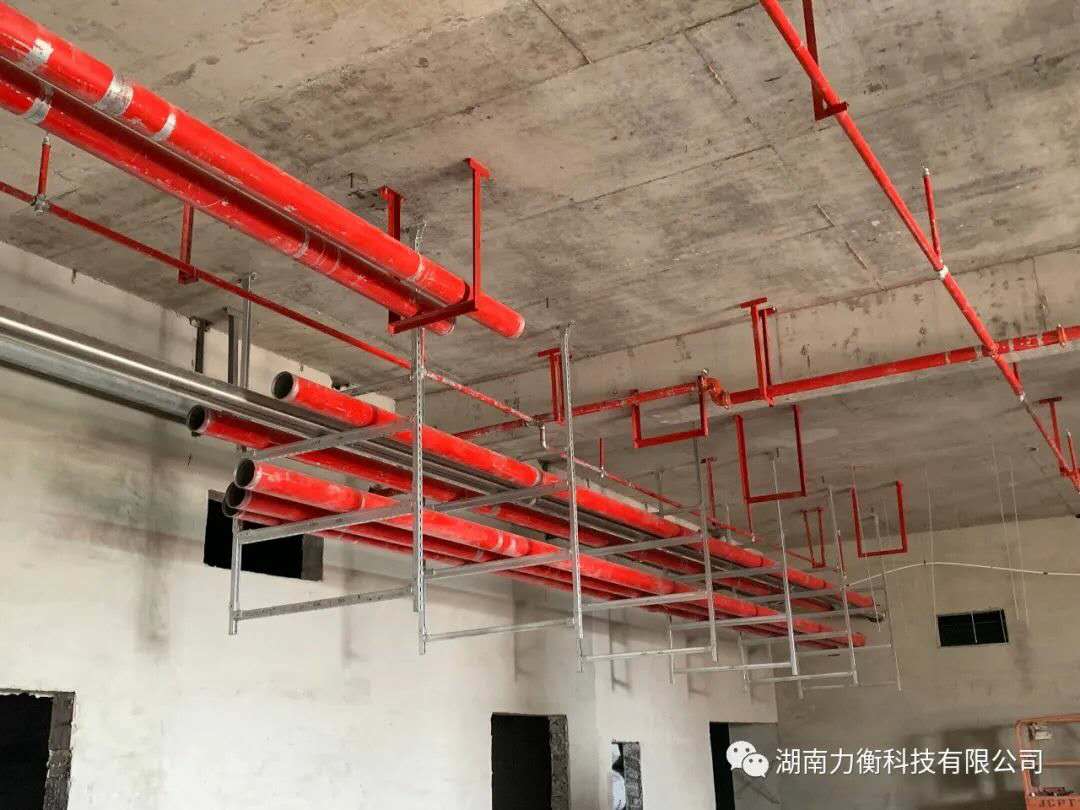

安裝完成

成品支吊架的優勢

1、工廠預制成型，組裝式安裝，無需焊接，快捷方便；

2、受人為因素影響小，安裝質量控制指標明確，易于辨識，安裝質量有保證

3、出廠前進行了表面處理，防腐工藝有保證，電鍍鋅10um以上，熱鍍鋅65um以上；

4、安裝位置調整靈活，保證了現場各專業的交叉作業和后期調整；

5、整齊美觀，可充分利用空間且不同范圍可共享一個支架；

6、環保經濟，現場安裝沒有明火和化學物質，用電量少，對工人和周圍空間環境影響小。
